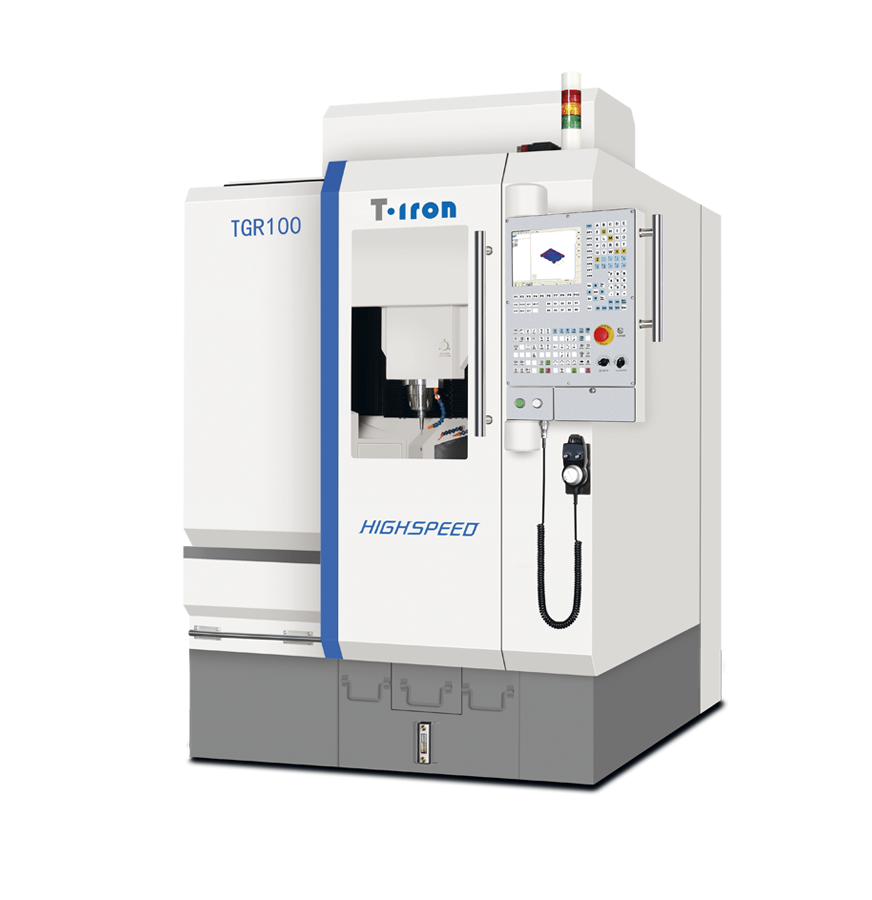

TGR100

5-координатный высокоскоростной многоцелевой станок прецизионного типа компании T-iron подходит для обработки деталей прецизионного формования, а также сверления отверстий малого диаметра в металлических, неметаллических материалах для электронной, медицинской, оптической и других отраслей.

Вес станка составляет 2,7 тонны, а занимаемая площадь 3,7 м2, что идеально подходит для проведения обработки на верхних этажах и обеспечивает высокий коэффициент использования площади.

Перемещение по оси X/Y/Z: 2000/800/350мм
Диапазон вращения B/C: ±120°/360°
Размер рабочего стола: Ф160мм
Макс. нагрузка: 15кг

Перемещение по оси X/Y/Z: 400/200/200мм
Диапазон вращения B/C: ±120°/360
Размер рабочего стола: Ф160мм
Макс. нагрузка: 15кг

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
T105E-32-HE32/F Spindle for Precision Machining
JD135E-32-HE32/F Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA

32,000об/мин/HSK-E32 32,000об/мин/HSK-E32 24,000об/мин/BT30

Зонтичный тип 1 (16 резцов) Зонтичный тип 2 (16 резцов) Зонтичный тип 3 (14 резцов)

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD105E-32-HE32/F Spindle for Precision Machining
JD135E-32-HE32/F

32,000об/мин/HSK-E32 32,000об/мин/HSK-E32

Umbrella Type 1 (16 tools) Зонтичный тип 2 (16 резцов)

主轴类型主轴参数刀库信息

Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA

24,000об/мин/BT30

Зонтичный тип 3 (14 резцов)

Основные особенности

Высокий коэффициент использования площади

Станок весит всего 2,7 тонны и может использоваться на верхних этажах;
Занимаемая станком площадь составляет всего 3,7 м², коэффициент использования площади высок.

Отличная производительность обработки

Стабильное достижение при обработке «присадки 0,1 мкм, резка 1 мкм, шероховатости поверхности на наноуровне»;
В соответствии с требованиями прецизионной обработки максимальная скорость высокоскоростного прецизионного шпинделя JINGDIО оснащается пристаночной системой контроля T-ironAO и шпинделя для прецизионной обработки достигает 36000 об/мин;
Большая передняя дверь и автоматическая верхняя дверь способствуют загрузке и разгрузке крупногабаритных заготовок и приспособлений;
При оснащении подачей охлаждающей жидкости через шпиндель подходит для обработки глубоких отверстий и полостей.

Стабильное качество обработки

Оснащается пристаночной системой контроля T-iron для определения состояния станка, резцов и заготовок при прецизионной обработке;
При оснащении T-iron MQL может полностью охлаждать и смазывать небольшой режущий инструмент.

Обработка деталей из благородных металлов

Конструкция трех осей станка обладает высокой защитой и может эффективно препятствовать попаданию стружки в станок;
В зоне обработки машины используется защитный лист из нержавеющей стали с большим скосом кромки, что очень удобно при Очистить отходов;
Ящик для сбора стружки выдвижного типа используется для облегчения сбора стружки из благородных металлов
Оснащается встроенным промывным приспособлением, обеспечивая возможность промывки и очистки стружки из благородных металлов;
Улавливающий мешочный фильтр может устанавливаться на выпуске жидкости из станины для повышения степени извлечения стружки из благородных металлов.

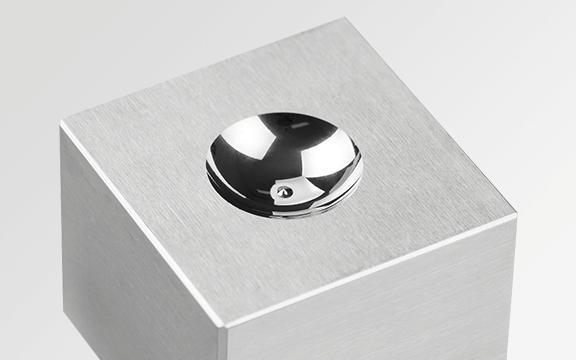

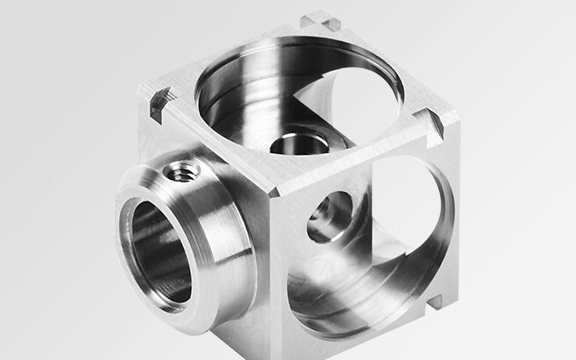

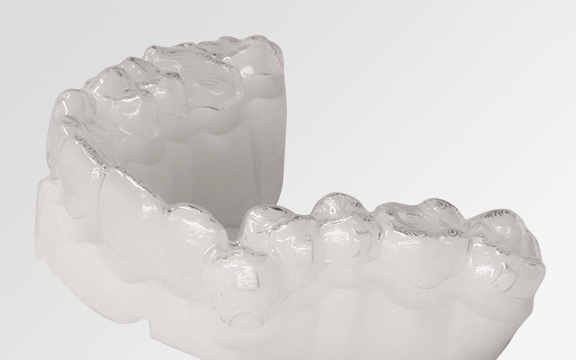

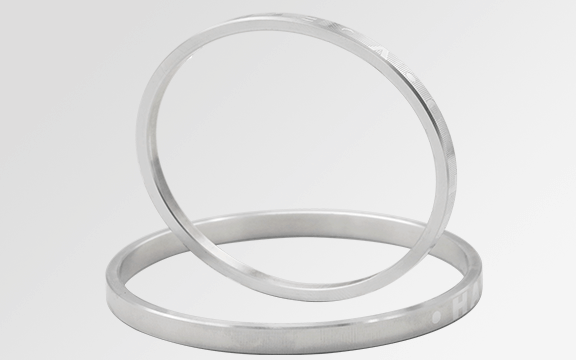

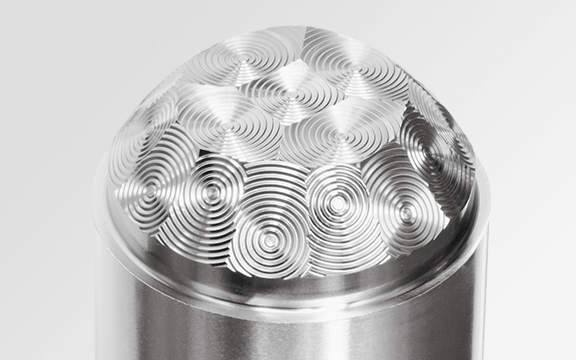

Образцы обработки
