TMR600

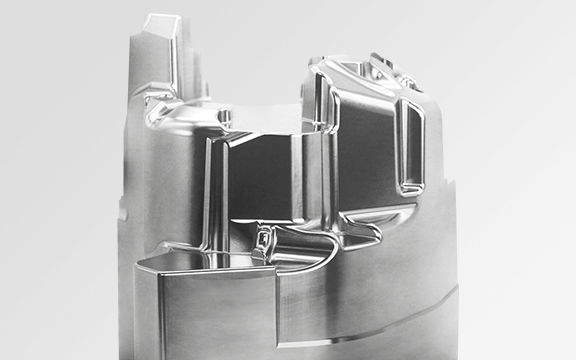

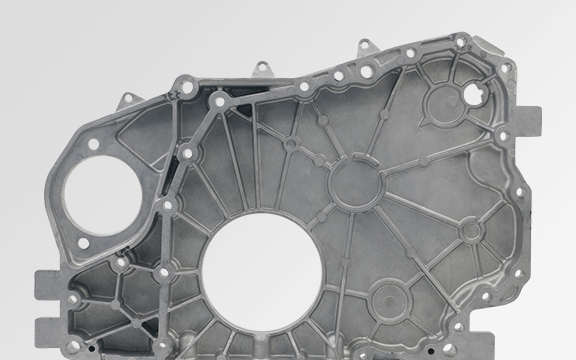

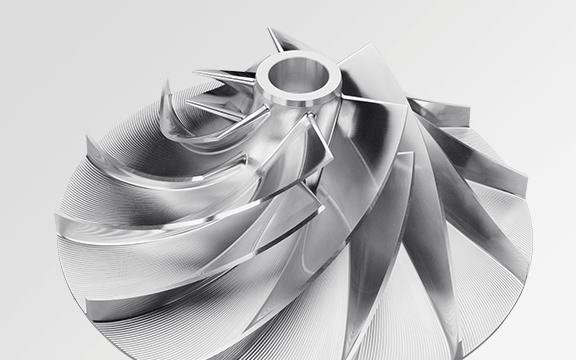

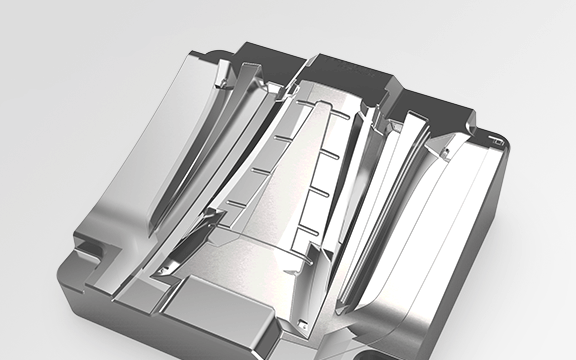

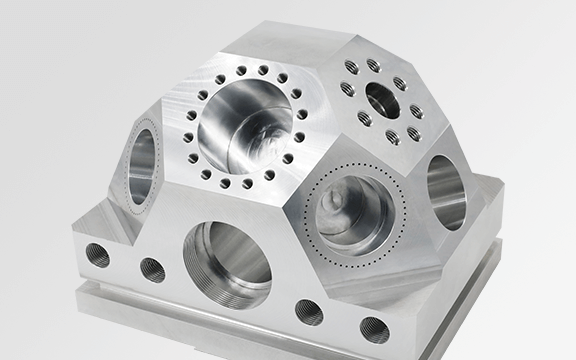

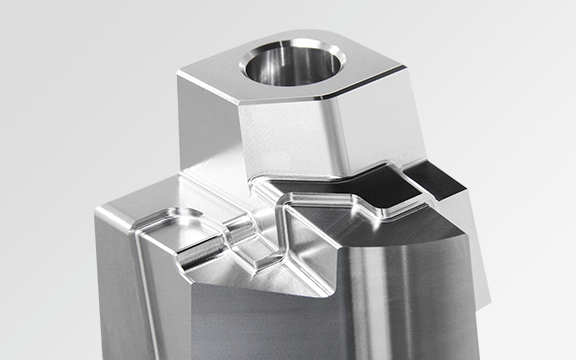

5-координатный высокоскоростной многоцелевой станок для прецизионной обработки крупных форм и деталей, а также сверления, фрезерования, растачивания и шлифования деталей отливок, полученных под давлением.

Высокоскоростной прецизионный шпиндель T-iron с крутящим моментом 21,5 Нм представляет собой типовой узел TGR400T, соответствующий требованиям использования широкого спектра резцов для выполнения комбинированной обработки, такой как фрезерование, шлифование, сверление, растачивание и нарезание резьбы, а также достижения стабильной точности обработки 2 ~ 10 мкм.

Перемещение по оси X/Y/Z: 650/660/500мм
Диапазон вращения B/C: -120°~90°/360°
Размер рабочего стола: Ф630мм
Рабочая нагрузка: 400кг

Перемещение по оси X/Y/Z: 650/660/500мм
Диапазон вращения A/C: -120°~90°/360°
Размер стола: Ф630мм
Рабочая нагрузка: 400 кг

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
T150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей жидкости
T150SC-20-HA50/A

20000об/мин/HSK-A50 20000об/мин/HSK-A50

Цепной тип (63 резца)

Spindle Type Spindle Specification Tool Magazine

Высокоскоростной прецизионный шпиндель
T180S-15-HA63/B Шпиндель со сквозной подачей охлаждающей жидкости
T180SC-15-HA63/B

15000об/мин/ HSK-A63 15000об/мин/ HSK-A63

Цепной тип （51 резец)

Основные особенности

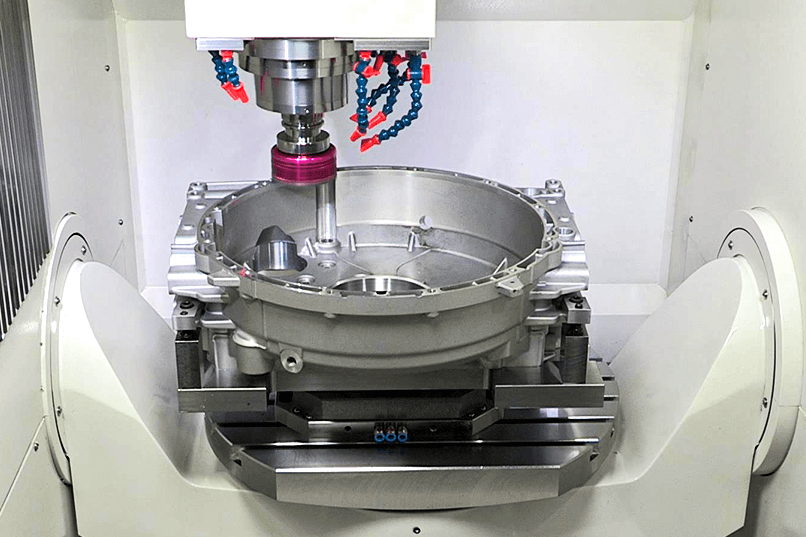

Идеально подходит для 5-координатной обработки крупных заготовок

Благодаря технологии двойного привода, используемой в поворотном столе, максимальная рабочая нагрузка составляет 400 кг;

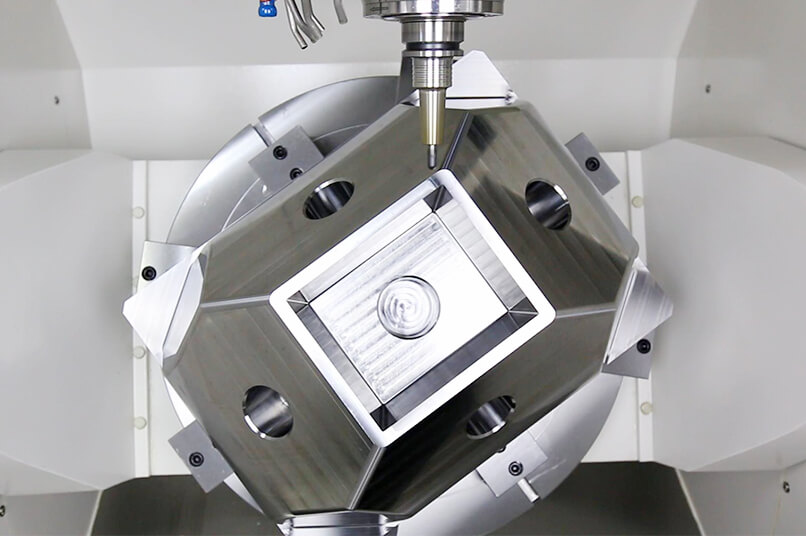

Поворотный стол оснащен стопорным тормозным механизмом для обеспечения жесткости при обработке с позиционированием;
Благодаря конструкции с подвижным порталом поворотному столу не нужно перемещаться в направлении X/Y;
Верхняя дверь может открываться для беспрепятственной загрузки и разгрузки крупных заготовок.

Исключительные эксплуатационные характеристики

Шпиндель T-iron обладает характеристиками «высокой скорости и низкой вибрации», что позволяет не только выполнять обработку углов с помощью небольших резцов, но и производить растачивание с помощью крупных резцов;
Шпиндель со сквозной подачей охлаждающей жидкости и резцы с внутренним охлаждением могут использоваться для обработки глубоких отверстий и глубоких полостей;
Оснащен инструментальным магазином большой емкости для удовлетворения разнообразных потребностей обработки.

Стабильное качество обработки

Пристаночная система контроля T-iron может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке;
В стандартной комплектации внутренняя система распыления, спиральный конвейер для удаления стружки и внешний скребковый конвейер для удаления стружки обеспечивают быструю утилизацию отходов резки.
